安瓿瓶垂直度偏差测量仪原理及操作指南

　　在药用玻璃瓶的生产和检验过程中，确保瓶子的几何精度是至关重要的。特别是对于安瓿瓶，瓶子的垂直度偏差和圆跳动直接影响其使用性能和包装稳定性。为了准确测量这些参数，垂直度偏差测量仪和圆跳动仪是常用的工具。以下将详细介绍安瓿瓶垂直度偏差测量仪的工作原理、装置要求、测定方法以及结果计算。

　　垂直度偏差和圆跳动的定义

• 　　垂直度偏差：垂直轴偏差指的是安瓿瓶在绕瓶底中心轴旋转一周时，瓶口的中心相对于瓶底中心轴所作圆的直径的二分之一。简单来说，就是瓶口的中心到通过瓶底中心垂直线的水平偏差。

• 　　圆跳动：圆跳动是指安瓿瓶绕瓶底中心轴旋转一周时，瓶口外径的最大变化量。

　　这些参数的准确测量对于确保瓶子的生产质量和包装安全至关重要。

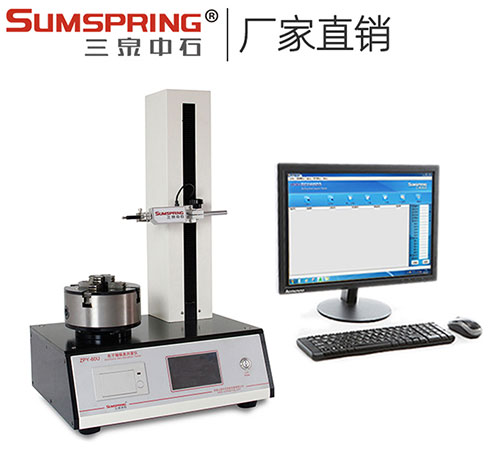

　　仪器装置

　　安瓿瓶垂直度偏差测量仪应符合以下技术要求：

1. 　　水平放置：确保供试品瓶底在水平板的旋转盘上固定好，以便进行准确的测量。

2. 　　固定装置：应具备固定瓶底或保证瓶底与水平面的接触的方法或设备。这可以通过一个稳定的旋转底盘来实现，确保瓶子在旋转过程中底轴线的稳定性。

3. 　　测量装置：仪器应配有足够高度且平行于瓶底轴线的立柱。测量装置(如位移传感器、刻度尺、百分表或读数显微镜等)应与瓶口外沿接触，并有平行于瓶口外沿的接触平面，以保证在瓶口旋转过程中能准确测量瓶口轴线的变化。

　　测定方法

　　1.垂直度偏差测定：

• 　　将供试品的瓶底固定在水平旋转盘上。

• 　　使瓶口与测量装置接触，旋转瓶子360°。

• 　　记录旋转过程中瓶口中心位置的最大值和最小值，或者直接读取垂直轴偏差数值。

• 　　垂直轴偏差的结果由最大值与最小值之差的二分之一表示。

　　2.圆跳动测定：

• 　　将测量点(距瓶口约3 mm处)与测量装置接触。

• 　　旋转瓶子360°，记录最大值和最小值。

• 　　圆跳动结果由最大值与最小值之差表示。

　　如果使用“V”形座进行测量：

• 　　将供试品紧靠在“V”槽内，确保其固定不动。

• 　　旋转瓶子360°，读取最大值和最小值，或者直接读取圆跳动数值。

　　结果计算与表示

　　垂直度偏差：

　　计算公式：垂直度偏差=（最大值-最小值）/2

　　结果以毫米(mm)表示。

　　圆跳动：

　　计算公式：圆跳动=最大值-最小值

　　结果以毫米(mm)表示。

　　测量数值的精确度应不低于0.1 mm，以确保测量结果的可靠性和准确性。

　　总结

　　安瓿瓶垂直度偏差测量仪在药用玻璃瓶的生产质量控制中发挥着关键作用。通过精准的测量和数据分析，可以有效识别和修正生产过程中的几何偏差，从而提高瓶子的质量和功能稳定性。在使用这些仪器时，确保设备的准确设置和操作规范是获取可靠测量结果的关键。
