QB2142-2017 玻璃容器含气饮料瓶垂直轴偏差检测仪器

　　引言

　　在含气饮料行业中，玻璃瓶作为主要包装容器，其质量直接影响产品的安全性和市场竞争力。QB2142-2017《玻璃容器 含气饮料瓶》国家标准明确规定了含气饮料用玻璃瓶的垂直轴偏差要求，并通过规范性引用文件GB/T8452提供了垂直度偏差的测试方法。垂直轴偏差是衡量玻璃瓶制造精度的重要指标，直接关系到瓶体稳定性、密封性能以及灌装过程中的效率。为满足这一标准的高精度检测需求，济南三泉中石研发的ZPY-60U垂直轴偏差测量仪凭借其先进技术和便捷操作，成为行业内不可或缺的检测工具。本文将结合QB2142-2017标准，详细探讨ZPY-60U测量仪在垂直度偏差检测中的应用及其技术优势。

　　QB2142-2017垂直轴偏差要求

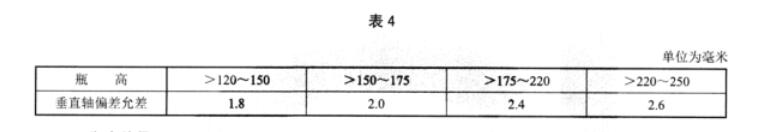

　　根据QB2142-2017标准，玻璃瓶的垂直轴偏差是确保其几何精度的重要参数，直接影响瓶体在灌装、运输和使用过程中的稳定性。标准中规定了不同瓶高的垂直轴偏差允差，具体如表4所示：

　　对于瓶高超出表4范围的玻璃瓶，标准要求按照附录A中的公式(A.2)计算垂直轴偏差允差值。测试方法则严格遵循GB/T8452《玻璃瓶罐垂直轴偏差测试方法》，通过旋转瓶体并测量瓶口与基准面的偏差值，计算出垂直轴偏差。

   ZPY-60U垂直轴偏差测量仪概述

　　仪器简介

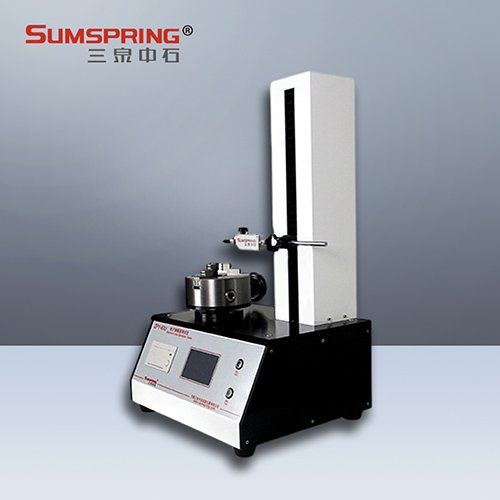

　　济南三泉中石ZPY-60U垂直轴偏差测量仪是一款专为玻璃瓶、塑料瓶等容器垂直度偏差检测设计的高精度仪器，广泛应用于含气饮料瓶、啤酒瓶、西林瓶、输液瓶等容器生产和质检领域。该仪器不仅符合QB2142-2017和GB/T8452的要求，还支持安瓿瓶圆跳动检测，满足多种行业标准。

　　测试原理

　　ZPY-60U采用三爪自定心卡盘固定瓶底，使瓶体在水平旋转盘上稳定旋转。通过高精度千分表与瓶口接触，仪器记录瓶体旋转360°时的最大值和最小值，二者之差的1/2即为垂直轴偏差值。其独特的高自由度支架设计，可灵活调节测量高度和方位，适应瓶身、瓶肩等不同部位的检测需求，确保结果的准确性和可靠性。

　　适用范围

　　ZPY-60U适用于多种容器类型，包括但不限于：

• 　　含气饮料瓶(如碳酸饮料瓶、加气饮料瓶)

• 　　啤酒瓶、矿泉水瓶

• 　　化妆品瓶、药品包装瓶(如西林瓶、输液瓶)

• 　　安瓿瓶的垂直度偏差和圆跳动检测

　　仪器支持单机双用，用户可根据需求切换垂直度偏差和圆跳动测试模式，满足多样化的检测需求。

　　ZPY-60U的技术特征与QB2142-2017标准的契合

　　ZPY-60U垂直轴偏差测量仪在设计上充分考虑了QB2142-2017标准的要求，其技术特征与标准检测需求高度契合：

1. 　　高精度测量：仪器分度值达0.001mm，量程0-12.5mm，完全满足QB2142-2017中对垂直轴偏差允差的精确测量要求(1.8mm~2.6mm)。

2. 　　灵活调节：测量头支持自动升降，可精准调节至瓶口、瓶肩等关键部位，适应不同瓶高(5mm~400mm)和瓶径(3mm~160mm)的检测需求，确保标准中不同瓶高范围的适用性。

3. 　　高效操作：配备彩色大液晶显示屏和触摸屏控制，测试结果清晰直观，操作简便。仪器支持存储不少于100组数据，每组包含10个测量值，便于质检数据管理和追溯。

4. 　　数据输出与管理：内置微型打印机和RS232接口，支持快速打印测试结果和局域网数据传输，满足现代化质检体系对数据记录和分析的需求。

5. 　　智能化设计：系统程序支持ISP在线升级，配合测试软件提供动态显示、输出和打印功能，确保检测过程的透明性和结果的可视化。

　　ZPY-60U垂直轴偏差测量仪在含气饮料瓶检测中的应用

　　在含气饮料瓶生产过程中，垂直轴偏差的控制是确保产品质量的关键环节。ZPY-60U垂直轴偏差测量仪通过以下步骤实现高效检测：

1. 　　样品准备：将待测玻璃瓶固定于三爪自定心卡盘，确保瓶底与旋转盘水平贴合。

2. 　　测量设置：通过触摸屏调节测量头高度，使千分表探头与瓶口或指定部位接触。

3. 　　数据采集：启动旋转盘，瓶体匀速旋转(转速0-30c/min可调)，仪器自动记录最大值和最小值，计算垂直轴偏差。

4. 　　结果分析：参照QB2142-2017标准中的允差值，判断样品是否合格。测试结果可通过液晶屏显示、打印或传输至计算机进行进一步分析。

　　例如，对于瓶高175mm的碳酸饮料瓶，QB2142-2017要求垂直轴偏差允差不超过2.4mm。ZPY-60U通过高精度千分表和稳定旋转系统，可快速测得偏差值，并通过软件对比标准值，输出是否合格的结论。

　　ZPY-60U的技术优势

　　相比传统手动测量方法，ZPY-60U具有以下显著优势：

• 　　高效率：自动化测量和数据记录，减少人工操作误差，提高检测效率。

• 　　高适应性：支持多种瓶型和检测模式，满足不同行业标准。

• 　　数据可追溯性：内置存储和网络传输功能，便于质检数据管理和审核。

• 　　操作便捷性：触摸屏和自动升降设计降低操作难度，适合生产线和实验室使用。

　　结语

　　济南三泉中石ZPY-60U垂直轴偏差测量仪以其高精度、智能化和多功能性，成为QB2142-2017标准下含气饮料瓶垂直度偏差检测的理想选择。其与标准的无缝对接，不仅提升了检测效率和准确性，还为玻璃瓶生产企业、质检机构和科研单位提供了可靠的技术支持。随着含气饮料行业的快速发展，ZPY-60U无疑将在质量控制领域发挥更大作用，为行业标准化和产品质量提升贡献力量。
